プレス金型とは

私たちの身の回りにある製品の多くは、金属部品によって構成されています。
例えば、自動車、家電製品、スマートフォン、パソコン、電動工具など、さまざまな製品に金属部品が使用されています。

これらの金属部品を効率よく、そして同じ品質で大量に作るために欠かせないのが 「プレス金型」 です。
プレス金型は、製造業において非常に重要な役割を担う工具であり、日本のものづくりを支える基盤技術の一つでもあります。

ここでは、プレス金型とはどのようなものなのか、その仕組みや種類、重要性について、専門知識がない方にも分かりやすくご説明いたします。

プレス加工とは

プレス金型を理解するためには、まず プレス加工 について知る必要があります。

プレス加工とは、金属の板（主に鋼板やアルミなど）に強い圧力を加えることで、
切断したり、曲げたり、成形したりする加工方法 のことです。

この加工では「プレス機」と呼ばれる機械を使用し、金型を使って金属板を加工します。

イメージとしては、クッキーの型抜きに近いものです。
生地を型で押すことで同じ形のクッキーが作れるように、金属板を金型で押すことで同じ形の部品を作ることができます。

プレス加工は次のような特徴があります。

• 同じ形状の部品を大量生産できる

• 生産スピードが速い

• 製品の品質を安定させやすい

• コストを抑えた製造が可能

そのため、自動車や家電などの大量生産製品において、非常に重要な加工方法となっています。

プレス金型とは

プレス金型とは、プレス加工を行うための専用の工具 のことです。

プレス機に取り付けられた金型の間に金属板を挟み、強い圧力を加えることで、
金属板を目的の形状に加工します。

プレス金型は、主に以下のような部品で構成されています。

• パンチ（材料を押し込む側の部品）

• ダイ（材料を受ける側の部品）

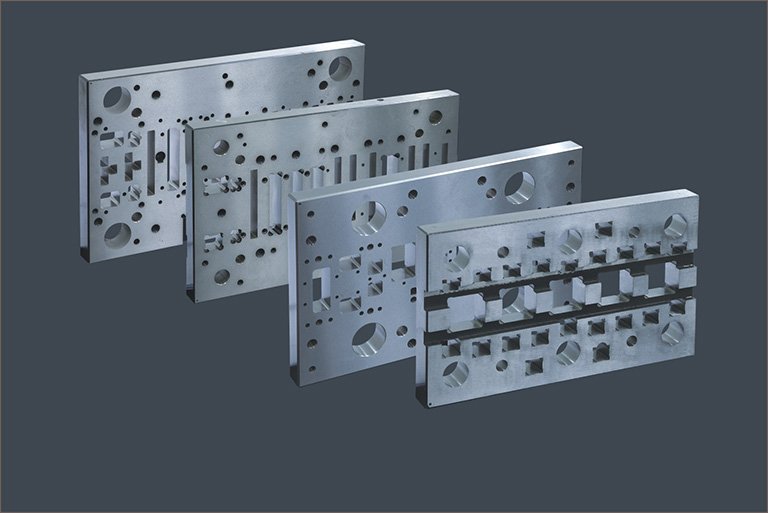

• プレート（部品を固定する土台）

• ガイド部品（位置ズレを防ぐ部品）

• スプリングなどの補助部品

これらの部品が組み合わさることで、金属を正確な形状に加工することができます。

金型の精度が高いほど、製品の寸法精度や品質も高くなります。

プレス金型の種類

プレス金型には、用途や加工内容によっていくつかの種類があります。

単発型（たんぱつがた）

単発型は、1回のプレスで1つの工程だけを行う金型です。

例えば、

• 穴あけ

• 外形の打ち抜き

• 曲げ加工

など、それぞれの工程ごとに金型を使い分けます。

構造が比較的シンプルなため、小ロット生産などに向いています。

順送型（じゅんそうがた）

順送型は、1つの金型の中で複数の加工工程を連続して行う金型です。

材料を一定ピッチで送りながら、

1. 穴あけ

2. 切断

3. 曲げ

4. 成形

といった工程を順番に行い、最終的に製品を完成させます。

順送型は生産効率が非常に高いため、
自動車部品や電子部品などの 大量生産に適した金型 です。

トランスファー型

トランスファー型は、材料を自動で移動させながら複数の工程を加工する金型です。

比較的大きな部品や複雑な形状の部品の加工に使用されることが多く、
主に自動車部品の製造などで使用されています。

プレス金型の精度が重要な理由

プレス金型は、単なる工具ではなく 製品品質を決定する重要な要素 です。

例えば金型の精度が低いと、

• 製品寸法のばらつき

• バリの発生

• 部品の変形

• 組み立て不良

などの問題が発生する可能性があります。

また、金型は何万回、何十万回と繰り返し使用されるため、
耐久性や安定性 も非常に重要になります。

そのため、プレス金型の製作には

• 高精度加工技術

• 材料選定

• 熱処理技術

• 組み立て技術

• 精密測定

など、多くの高度な技術が必要になります。

プレス金型が活躍する分野

プレス金型は、多くの製造分野で使用されています。

主な分野は以下の通りです。

• 自動車部品

• 電子機器部品

• 家電製品部品

• 精密機械部品

• モーター部品

• 建築部材

特に自動車産業では、1台の車に数千点以上のプレス部品が使われていると言われています。

そのため、プレス金型は 日本のものづくりを支える非常に重要な技術 と言えます。

高精度なプレス金型部品なら JUST株式会社へ

プレス金型は、製品品質や生産効率を大きく左右する重要な工具です。
そしてその性能は、金型を構成する 一つひとつの部品の精度 によって決まります。

JUST株式会社 では、これまで培ってきた精密加工技術と経験を活かし、プレス金型部品をはじめとした高精度部品の製作に対応しております。

• 精密金型部品加工

• ワイヤ加工・放電加工

• 高精度部品製作

• 安定した品質管理

これらの技術を活かし、お客様のものづくりを支えています。

プレス金型部品の加工や精度でお困りの際は、ぜひ JUST株式会社 までご相談ください。
高精度な加工技術で、お客様のニーズにお応えいたします。
